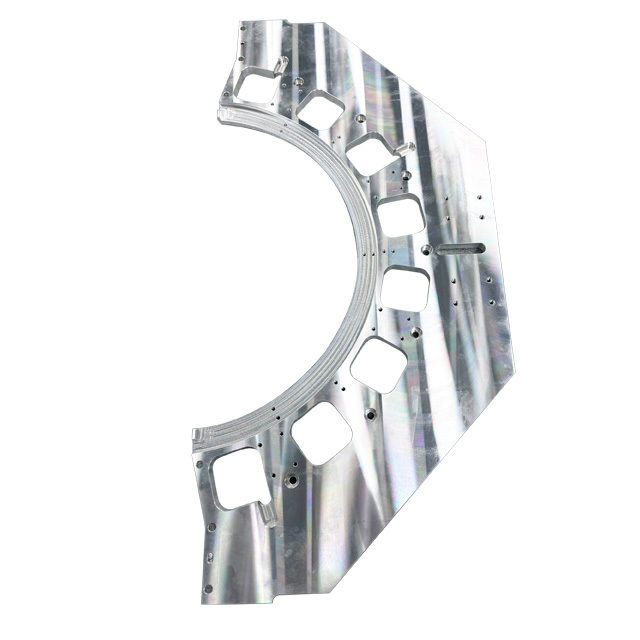

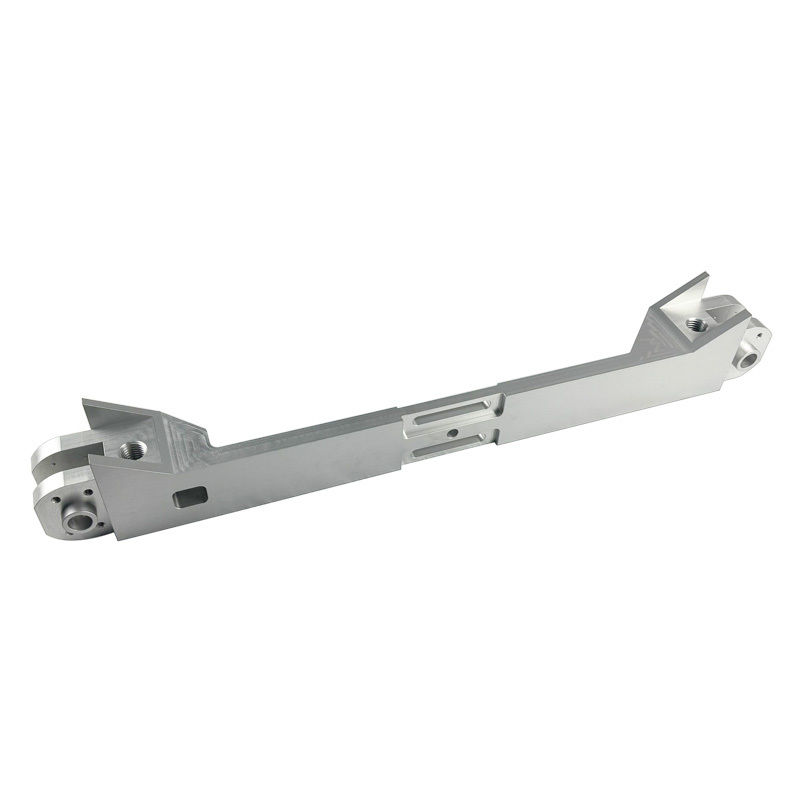

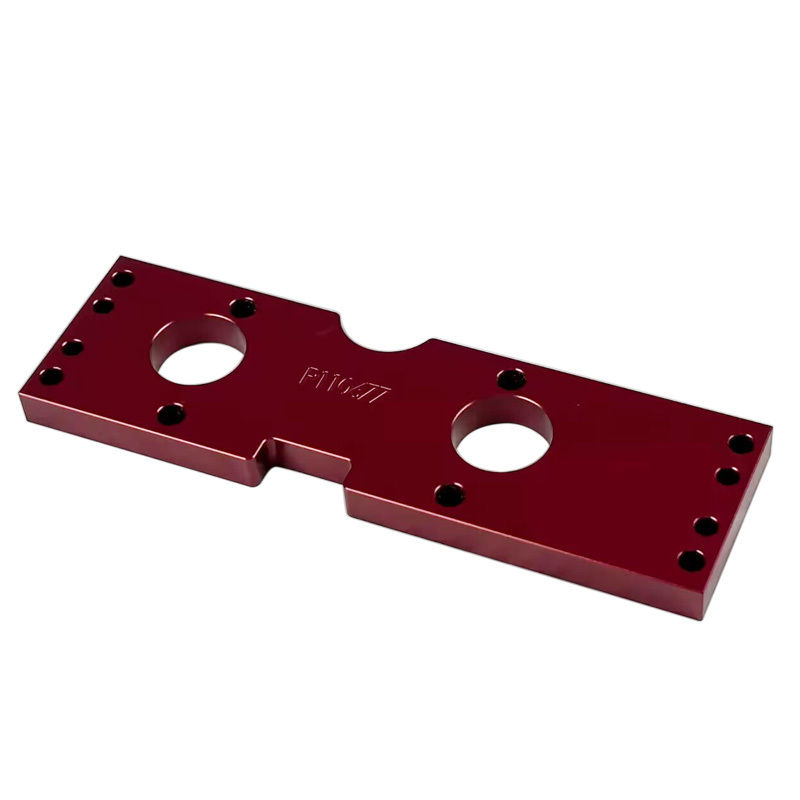

Peças de usinagem CNC a cores personalizadas para produtos de alumínio OEM aprovado

A indústria de manufatura depende cada vez mais de peças usinadas em alumínio CNC de alta precisão para aplicações que exigem durabilidade leve e excelente usinabilidade. Como um fabricante experiente de usinagem CNC, nos especializamos na produção de peças usinadas CNC de alumínio de alta qualidade para aplicações aeroespaciais, automotivas, médicas e industriais.

Diretrizes de projeto CNC

Um desafio frequentemente encontrado ao projetar peças usinadas CNC é a falta de padrões específicos do setor. À medida que os fabricantes de máquinas e ferramentas CNC continuam a melhorar as suas capacidades tecnológicas, os limites do que é possível continuam a expandir-se. A tabela a seguir resume os valores recomendados e viáveis ​​para alguns recursos comuns em peças usinadas CNC.

Fresamento de cavidade profunda: Uma cavidade é considerada profunda se sua profundidade for maior que seis vezes o diâmetro da ferramenta. Usando ferramentas especializadas (profundidade máxima: 35 cm com uma fresa de topo de 1 polegada de diâmetro), uma relação diâmetro da ferramenta/profundidade da cavidade de 30:1 pode ser alcançada.

As fresas de topo têm uma aresta de corte inferior plana ou ligeiramente arredondada. Outros raios do piso podem ser usinados com ferramentas de ponta esférica. É uma boa prática de projeto usar o valor recomendado, pois esta é a escolha preferida do maquinista.

Usinagem de furos com diâmetros não padronizados

Para furos com diâmetros fora do padrão, devem ser utilizadas fresas de topo para usinagem. Neste caso aplica-se o limite máximo de profundidade da cavidade e deverá ser consultado o valor de profundidade máxima recomendado. Para furos mais profundos que o valor típico, devem ser utilizadas brocas especiais para usinagem, com diâmetro mínimo de 3mm. Os furos cegos usinados com brocas possuem fundo cônico (ângulo de 135 graus), enquanto os furos usinados com fresas de topo possuem fundo plano.

Na usinagem CNC, não há preferência particular entre furos passantes e furos cegos.

As roscas são cortadas com machos, as roscas externas com matrizes. Machos e matrizes podem ser usados ​​para cortar roscas até M2. As ferramentas de rosqueamento CNC são comuns e preferidas pelos maquinistas, pois limitam o risco de quebra do macho. Os cortadores de rosca CNC podem cortar roscas até M6.

Para roscas em furos cegos cortados com macho (ou seja, todas as roscas menores que M6), um comprimento sem rosca igual a 1,5 vezes o diâmetro nominal deve ser adicionado ao fundo do furo. Quando ferramentas de rosqueamento CNC podem ser usadas (ou seja, roscas maiores que M6), o furo pode ser rosqueado em todo o seu comprimento.

A maioria das oficinas mecânicas pode usinar cavidades e furos com precisão usando ferramentas com menos de 2,5 mm (0,1") de diâmetro. Qualquer coisa abaixo desse limite é considerada microusinagem. Ferramentas especiais (microbrocas) e experiência são necessárias para usinar esses recursos porque a física do processo de corte muda nessa escala. Portanto, é recomendável evitar seu uso, a menos que seja absolutamente necessário.

Nossas tolerâncias são 2768 Média ou Fina. Se as tolerâncias não forem especificadas, o parceiro de fabricação utilizará a classe 2768 selecionada.

As tolerâncias definem os limites das dimensões aceitáveis. As tolerâncias alcançáveis ​​variam com base nas dimensões básicas e na geometria da peça. Os valores acima são diretrizes razoáveis.

O texto gravado é preferível ao texto em relevo porque menos material é removido. Recomenda-se uma fonte sem serifa (como Arial ou Verdana) com tamanho mínimo de -20. Muitas máquinas CNC são pré-programadas para essas fontes.

Perguntas frequentes:

P: Você é uma empresa comercial ou fabricante?
R: Somos uma fábrica.

P: Como posso obter uma cotação?
R: Para receber um orçamento, envie-nos desenhos em formatos como IGS, DWG, STEP, etc., juntamente com um PDF detalhado. Se você tiver algum requisito específico, inclua-o na solicitação e forneceremos aconselhamento profissional para sua referência.

P: E se eu não tiver um desenho?
R: Nesses casos, você pode nos fornecer amostras ou desenhos. Fique tranquilo, garantiremos a segurança e a confidencialidade de todos os desenhos fornecidos.

P: Qual é o seu prazo de entrega?
R: Normalmente, leva de 7 a 14 dias para que as peças fiquem prontas. Temos sistemas implementados para garantir a entrega no prazo.

P: Como você envia os produtos? Quais são os detalhes da embalagem?
R: Para pedidos de pequenas quantidades, temos parcerias com serviços de correio como TNT, FEDEX, UPS, etc. Para quantidades maiores, estão disponíveis opções de envio aéreo ou marítimo. Temos detalhes de embalagem padrão, mas se você tiver algum requisito específico, estamos dispostos a ajudá-lo.

P: Você fornece amostras? Existe um custo extra?
R: Sim, podemos fornecer amostras, mas pode haver um custo extra para elas.

P: Quais são as suas condições de pagamento? Como posso efetuar o pagamento?
R: Nossas condições de pagamento são 50% T/T (transferência bancária) antecipadamente, com o pagamento do saldo devido antes do envio. Se você tiver alguma outra dúvida, não hesite em nos contatar.
