Processos Precisos de Dobragem de Chapa Metálica com Técnicas de Freio

A criação de produtos de dobra de chapa de metal de precisão depende da compreensão de três elementos-chave: alcançar uma precisão superior de dobra de chapa, dominar o processo de dobra de chapa,e a capacidade de utilizar actuadores modernos de dobra de chapa de metal.

Antes de nos aprofundarmos nos detalhes da fabricação de chapas metálicas, é importante entender um fato fundamental: todas as peças de chapas metálicas começam planas.A espessura da parede destas partes deve ser uniforme.Por exemplo, quando se desenha uma série de prateleiras para abrigar equipamentos de computador, embora possa ser desejável engrossar o fundo para maior resistência, isso não é viável no mundo da chapa metálica.A menos que duas peças de material sejam soldadas juntas (o que é possível, mas adiciona custos adicionais), a espessura do material deve ser constante em toda a extensão.

Além disso, há uma grande variedade de metais disponíveis, incluindo aço inoxidável, alumínio, aço laminado a frio, aço galvanizado e até cobre e latão, com espessuras que variam de 0.02 polegadas para 0.25 polegadas (dependendo da liga).

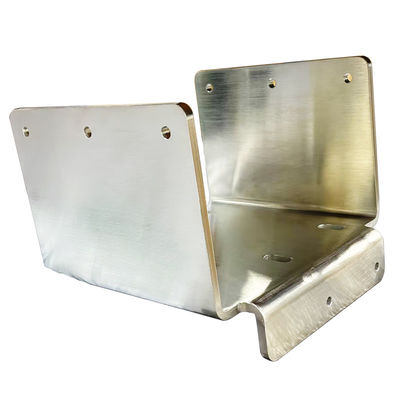

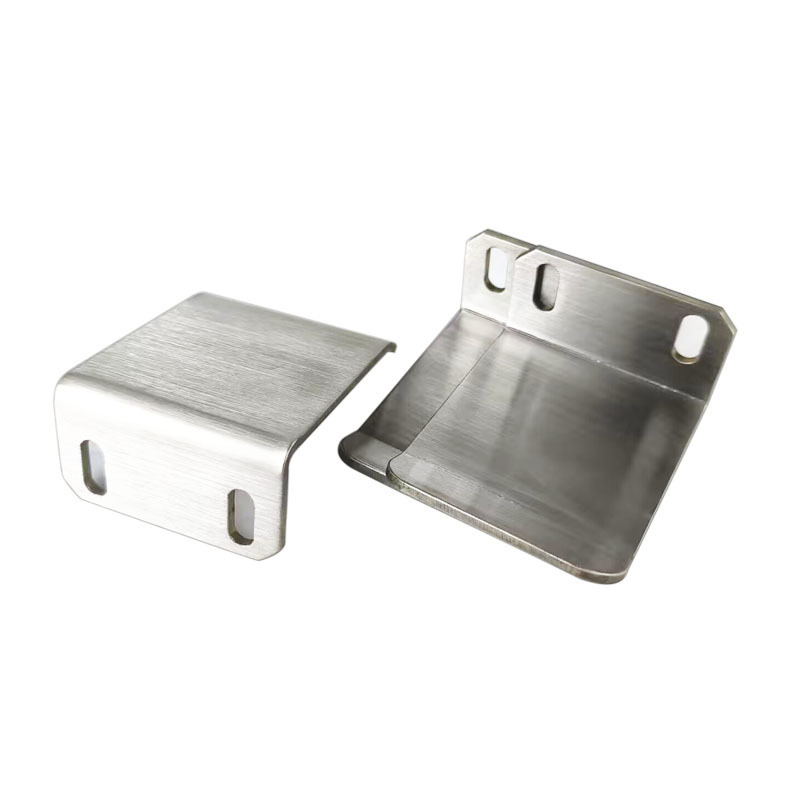

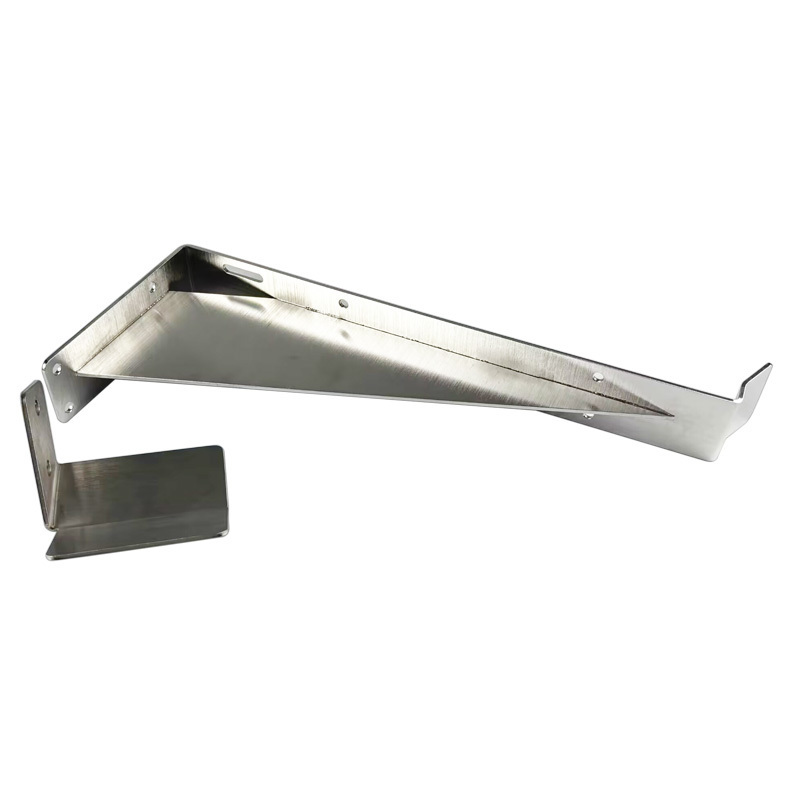

Um dos fatores mais importantes para manter a consistência é o raio de curva.Observe qualquer suporte de metal dobrado ou componente e anote o raio do canto interior ̇ este é definido pelo punch e morrer no freio de prensagem. Hongsinn pode alcançar raios de curvatura de até 1 polegada, mas ferramentas padrão normalmente produz um canto interior de 0,030 polegadas, por isso recomendamos manter este custo mínimo.

O tamanho do canto exterior é fortemente influenciado pela espessura do material e pelo raio de curvatura interior.Para evitar rachaduras e garantir tolerâncias de curvatura dentro de +/- 1 grauPor exemplo, em desenhos em forma de caixa, os cantos são ligeiramente gravados em relevo para garantir o adequado envolvimento da flange.

Neste caso, o relevo total da curvatura não excederá o raio da curvatura mais a espessura do material e não excederá 0,030 polegadas.Esta concepção e tratamento asseguram a resistência geral e a funcionalidade do componente de chapa metálica.

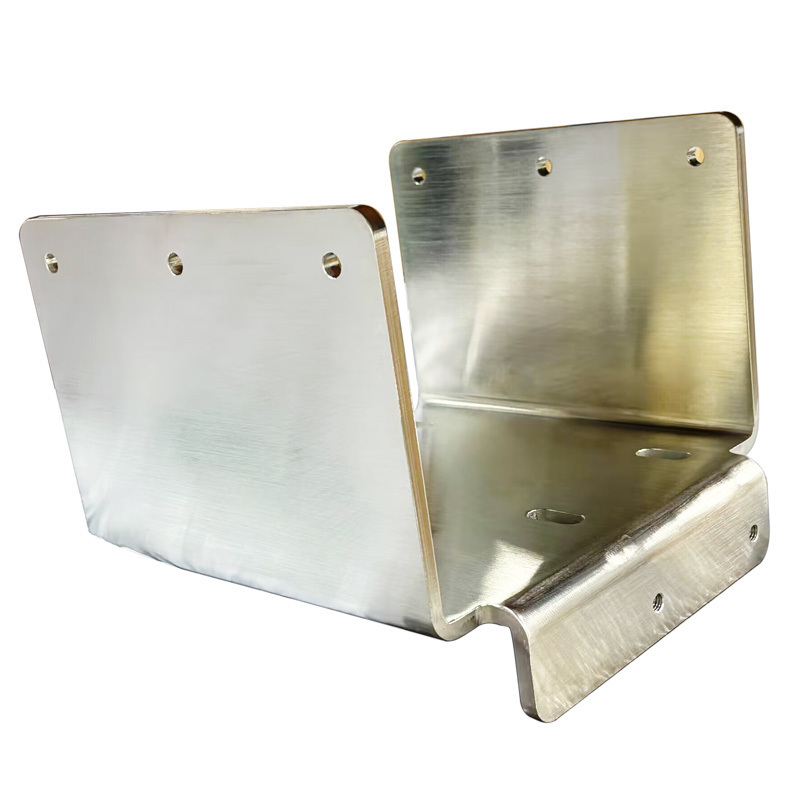

O offset refere-se a uma curva em forma de Z, comumente usada em suportes e clips, como aqueles que seguram janelas.com um raio preferencial de 0.030 polegadas.

Planos paralelos: a distância entre os planos paralelos deve ser pelo menos duas vezes a espessura do material para garantir a estabilidade estrutural.
Tolerância: Hongsinn é capaz de manter uma tolerância de +/- 0,012 polegadas para garantir um ajuste preciso entre essas duas características.

A dobra completa de uma flange cria uma moldura, que é projetada para reforçar a borda de uma peça.

O diâmetro interno da borda aberta deve ser igual ou superior à espessura do material.

A borda fechada é essencialmente plana e dobra-se completamente sobre o material.
Em todos os casos, o "longo de retorno" deve ser pelo menos quatro vezes a espessura do material para garantir a resistência e a estabilidade da estrutura.
